Príkon motora 11 kW, dodávaný tlak 10 bar, objemový výkon 90 Nm³/h.
Inovatívny a úsporný malý skrutkový kompresor na úsporu až 50 % elektrickej energie. Plynulá regulácia otáčok frekvenčným meničom, priamy bezstratový pohon 1:1, vysoko efektívny elektromotor IE4 s permanentnými magnetmi a olejovým chladením a elektronická riadiaca jednotka v štandarde. To všetko v perfektne kompaktnej zostave na tlakovej nádobe as jedinečným prístupom pre servis.
Detailný popis produktu

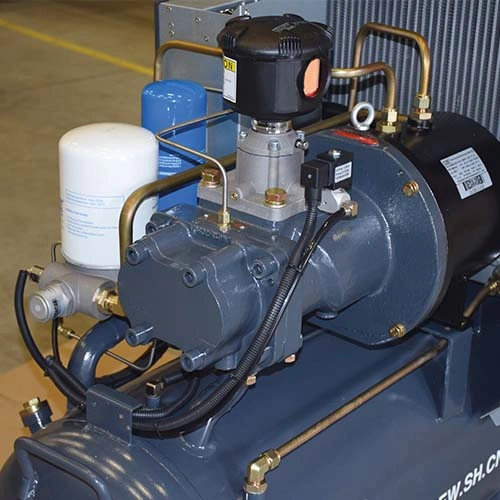

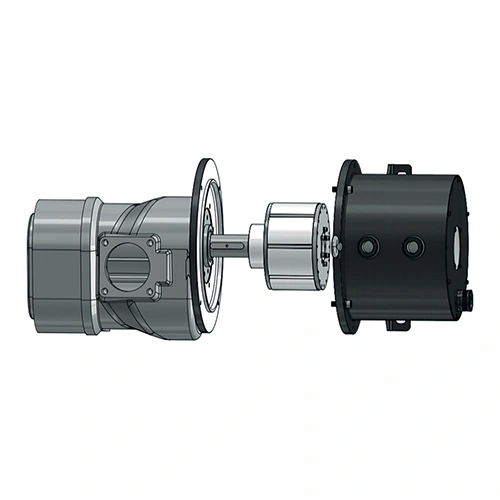

Priamy pohon 1:1
Kompresory radu SCR-PM2 sú vybavené veľmi účinnými skrutkovými blokmi ALLY WIN, ktoré boli skonštruované v Nemecku a disponujú niekoľkými medzinárodnými patentmi. Skrutkový blok je spojený priamo s hlavným elektromotorom pomocou kužeľového spoja, vďaka čomu neexistujú straty v prevodovom ústrojenstve.
Motor IE4 s permanentnými magnetmi
Použité elektromotory s permanentnými magnetmi patria medzi moderné motory s veľmi vysokou účinnosťou IE4 podľa normy IEC EN 60034, vďaka ktorej dochádza k zvýšeniu účinnosti motora až o 5 % v porovnaní s motormi používanými v bežných kompresoroch. Motory sú navyše perfektne chladené olejom aj pri nízkych otáčkach a vďaka vysokému elektrickému krytiu IP65 umožňujú dokonalú ochranu pred prachom a vlhkosťou. Konštrukcia PM-motora navyše neobsahuje žiadne ložiská, čím odpadá aj aspekt údržby motora.

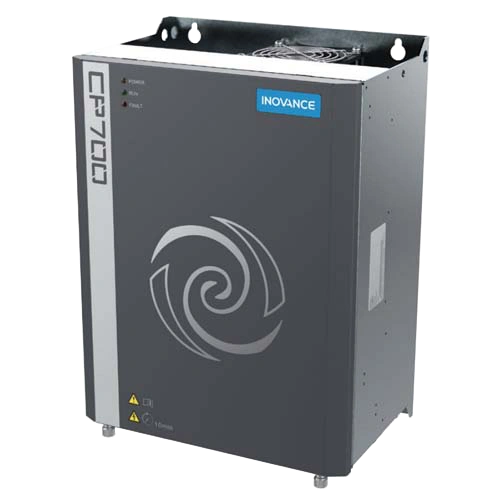

Plynulá regulácia otáčok
Vďaka plynulej regulácii otáčok frekvenčným meničom dochádza k značným úsporám a to najmä vďaka eliminácii chodu naprázdno a možnosti prispôsobiť výstupný tlak z kompresora.

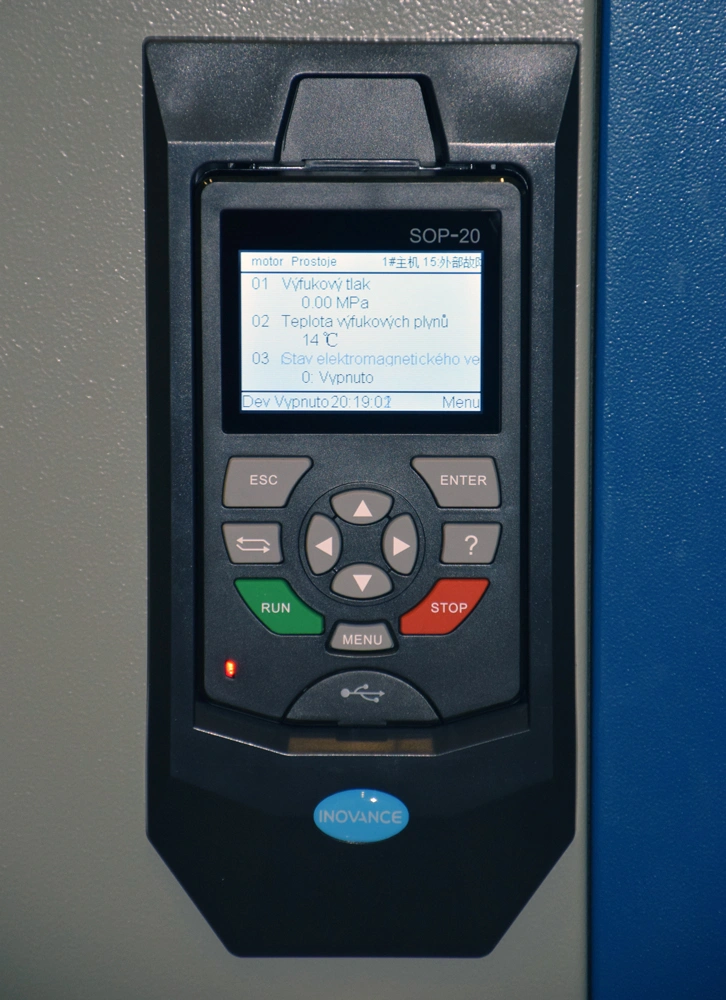

Elektronická riadiaca jednotka
Kompresory sú vybavené elektronickou riadiacou jednotkou SOP-20 s monochromatickým displejom a tlačidlovým ovládaním. Jednotka SOP-20 automaticky riadi chod stroja, informuje o jeho prevádzkovom stave a potrebách údržby a je vybavená rozličnými možnosťami užívateľských nastavení.

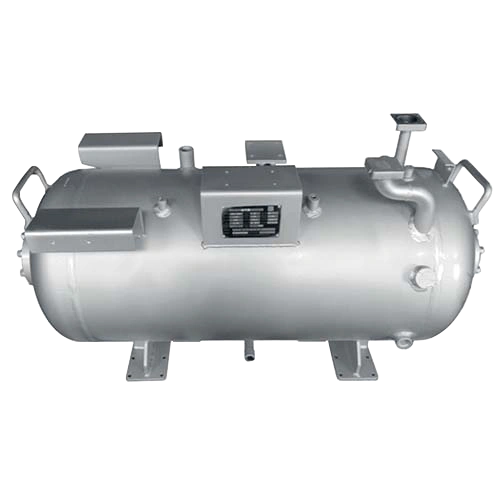

Účinná separácia oleja
Kompresory SCR-PM2 sú vybavené unikátnym riešením separácie oleja z vyrobeného vzduchu, ku ktorej dochádza v labyrintovej štruktúre jednej z komôr tlakovej nádoby. Toto riešenie umožňuje predovšetkým výrazne znížiť zástavbové rozmery stroja.

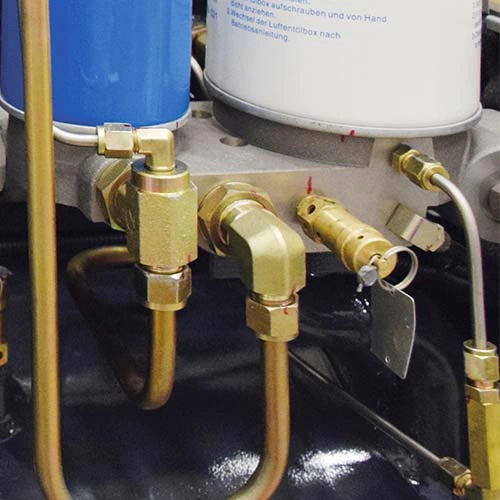

Rúrky namiesto hadíc
Na kompresoroch SCR-PM2 nájdete iba kovové rúrky namiesto tradičných flexibilných hadíc. Ušetríte tak do budúcna na výmenách hadíc a do maximálnej možnej miery eliminujete riziko prasknutia hadice a následného úniku vzduchu či oleja.

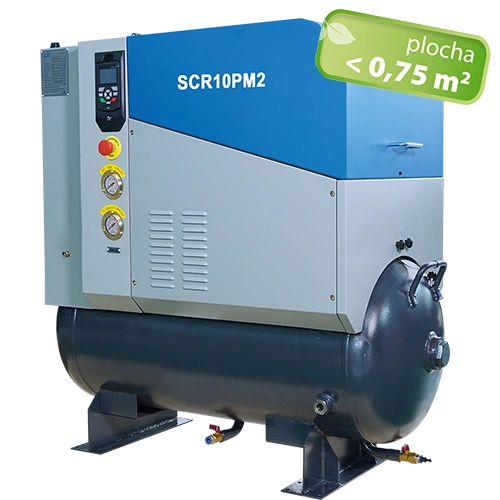

Minimálna inštalačná plocha
Rad SCR-PM je revolučným konceptom z hľadiska rozmerov stroja. Kompresory SCR-PM2 sú také malé, že sa zmestia prakticky všade a zaberajú neuveriteľne malú inštalačnú plochu do 0,75 m 2 .

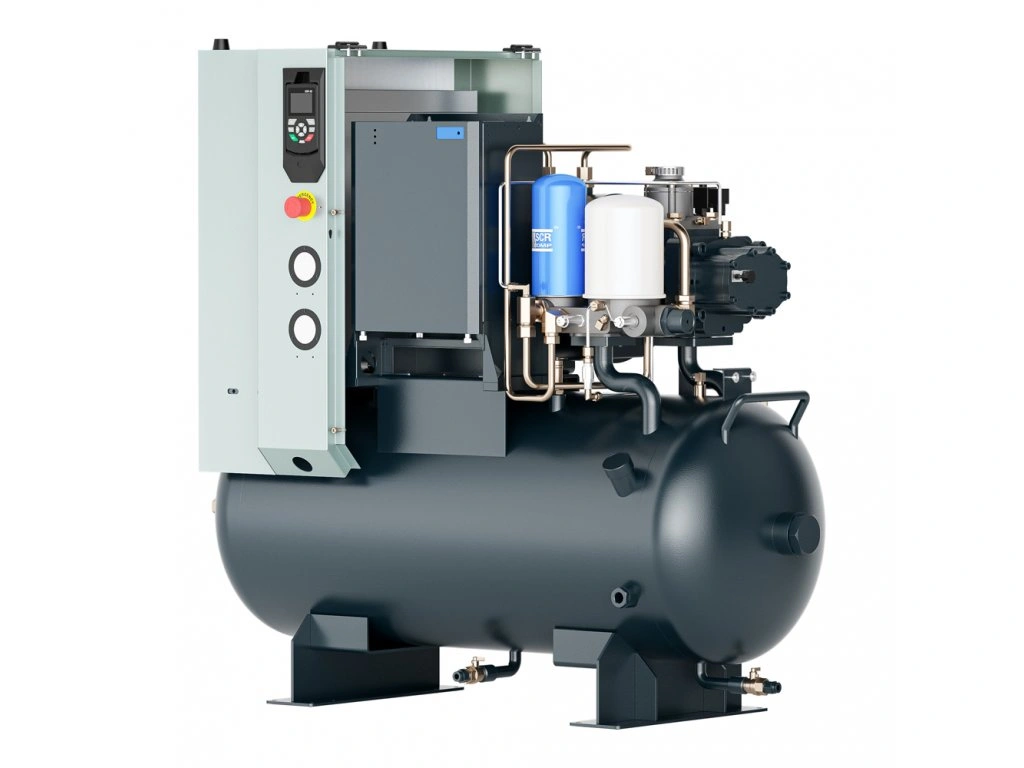

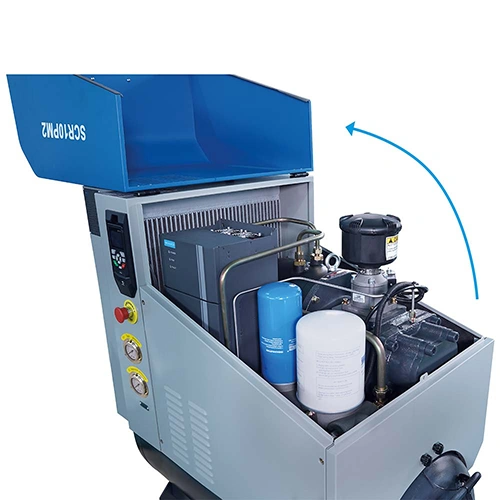

Úžasný komfort pri údržbe
Jedinečný odklápací kryt zaisťuje okamžitý a pohodlný prístup ku všetkým častiam kompresora. Okrem toho je stroj vybavený glycerínovými manometre pre ľahký odpočet tlaku, olejoznakom z vonkajšej strany alebo odklápacími dvierkami na výmenu oleja. Údržba a servis neboli nikdy také rýchle a priestorovo príjemné pre servisných technikov.
Doplnkové parametre
| Kategória | Skrutkové kompresory SCR-PM2 |
| Séria | SCR-PM2 |
| Typ kompresora | skrutkový |
| Spôsob mazania | olejový |
| Prevod | priamy |
| Spôsob chodu | regulácia otáčok |
| Účinnosť motora | IE4 |
| Príkon | 11 kW |
| Tlak | 10 bar |
| Max. tlak | 10 bar |
| Min. tlak | 5 bar |
| Výkon FAD (max.) | 90 Nm³/h |
| Výkon FAD (min.) | 45 Nm³/h |
| Regulačný rozsah | 0.5 |
| Objem vzdušníka | 128 l |
| Výstup | 3/4″ |
| Ventilácia | 2 000 m³/h |
| Hlučnosť | 68±3 dB(A) |
| Dĺžka | 1 218 mm |
| Šírka | 605 mm |
| Výška | 1 130 mm |
| Hmotnosť | 320 kg |
Ako ušetríte s kompresormi SCR-PM2 na energiách?
Inovatívny a úsporný malý skrutkový kompresor na úsporu až 50 % elektrickej energie. Plynulá regulácia otáčok frekvenčným meničom, priamy bezstratový pohon 1:1, vysoko efektívny elektromotor IE4 s permanentnými magnetmi a olejovým chladením a elektronická riadiaca jednotka v štandarde. To všetko v perfektne kompaktnej zostave na tlakovej nádobe as jedinečným prístupom pre servis.
A to obzvlášť v čase extrémneho rastu na účtoch za elektriku…
- elektrická energia
- cena kompresora
- inštalácia
- údržba

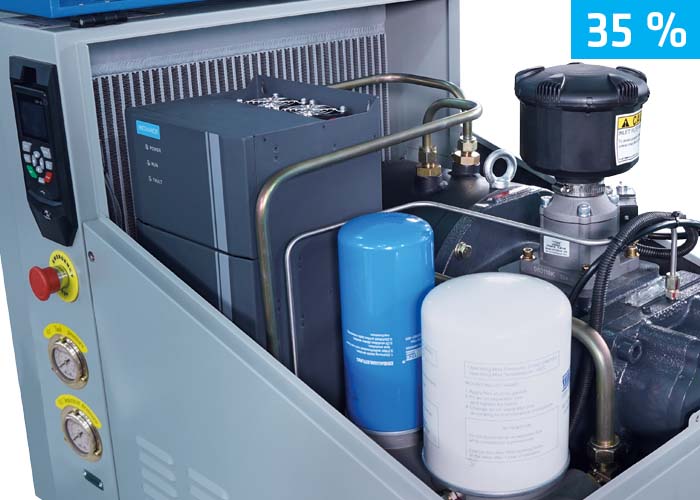

Bez chodu naprázdno
Kompresory SCR-PM2 sú vybavené frekvenčným meničom pre plynulú reguláciu otáčok. Pri bežných kompresoroch s pevnými otáčkami vzniká pri prevádzke chod naprázdno, pri ktorom sa nevyrába vzduch, ale je prítomná spotreba energie. Podľa profilu spotreby vzduchu je možné vďaka plynulej regulácii otáčok ušetriť až 35 % energie.

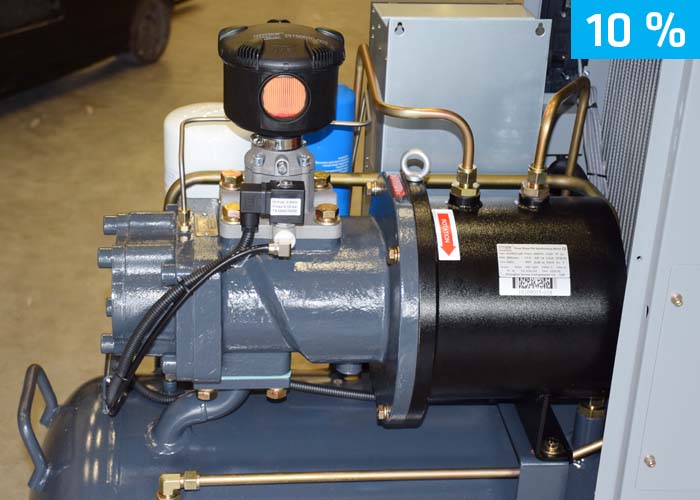

Bezstratový priamy pohon 1:1
Skrutkový blok je spojený s elektromotorom priamo tj bez strát. Pri ostatných spôsoboch prevodu sú prítomné straty. Pri klinových remeňoch sa pohybujú okolo 2-3% pri novom stroji a prevádzkou sa strata zvyšuje a môže dosiahnuť až k 10%.
Žiadny zbytočný tlak
Riadiaca jednotka SOP-20 umožňuje jednoduché nastavenie výstupného tlaku na presne požadovanú úroveň. Súčasne pracuje kompresor vďaka frekvenčnému meniču s výrazne užším tlakovým pásmom ako u bežných kompresorov s pevnými otáčkami. Vďaka tomu nie je potrebné vyrábať viac tlaku, než je skutočne potrebné, pričom je možné ušetriť zhruba 7% energie pri znížení tlaku o 1 bar.
Účinný PM-motor s efektivitou IE4
Na kompresoroch radu SCR-PM2 sú použité olejom chladené motory s permanentnými magnetmi, ktoré disponujú účinnosťou IE4, ktorá prevyšuje bežné štandardy až o 5 %.
Video SCR-PM2
Zoznámte sa bližšie s radom kompresorov SCR-PM2 v našej krátkej videoprezentácii.
